Web-Flashtool

Mit dem Web-Flashtool kann die Firmware für das OBP60 mit einem Webbrowser über eine USB-Verbindung in das Gerät übertragen werden. Dazu wird das OBP60 über die USB-C-Buchse mit einem PC oder Laptop verbunden und der Chrome- oder Edge-Webbrowser gestartet. Im OBP60 ist ein USB-Seriell-Konverter integriert, über den die Datenübertragung durchgeführt wird. Mit dem USB-C-Kabel lässt sich nur die Firmware übertragen. Ein Betrieb des Gerätes über USB ist damit nicht möglich.

Bemerkung

Andere Webbrowser als Chrome oder Edge werden derzeit nicht unterstützt, da die Funktionalität für den Zugriff auf eine serielle Schnittstelle in anderen Webbrowsern nicht implementiert ist.

Warnung

Beachten Sie, dass das Web-Flashtool nur für ein OBP60 V2.1 verwendet werden kann, das als Prozessor einen ESP32-S3 N16R8 und als E-Paper-Display ein GDEY042T81 verwenden. Sofern Sie andere Hardware benutzen, müssen Sie sich eine angepasste Firmwareversion für ihre Hardware kompilieren. Folgen Sie den Anweisungen im Kapitel Kompilieren und Download.

Für den Flash-Vorgang benötigt man folgende Dinge:

  • OBP60 (ESP32-S3 N16R8, E-Paper GDEY042T81)

  • USB-C zu USB-A Verbindungskabel < 1,5m

  • Drahtbrücke 5 cm

  • PC mit Chrome- oder Edge-Browser

1. OBP60 in den Flash-Modus setzen

Öffnen Sie die hintere Gehäuseabdeckung und stellen Sie mit der Drahtbrücke eine Verbindung von GND (CN2) zum Pin 27 (ESP32-S3) her. Dann verbinden Sie das OBP60 mit dem PC über das USB-Verbindungskabel. Sobald die USB-Schnittstelle erkannt wird, erfolgt eine Tonausgabe auf dem PC. Sie können dann die Drahtbrücke zwischen GND und Pin 27 trennen. Der ESP32-S3 befindet sich jetzt im Flash-Modus.

../_images/ESP32-S3_Pin27.png

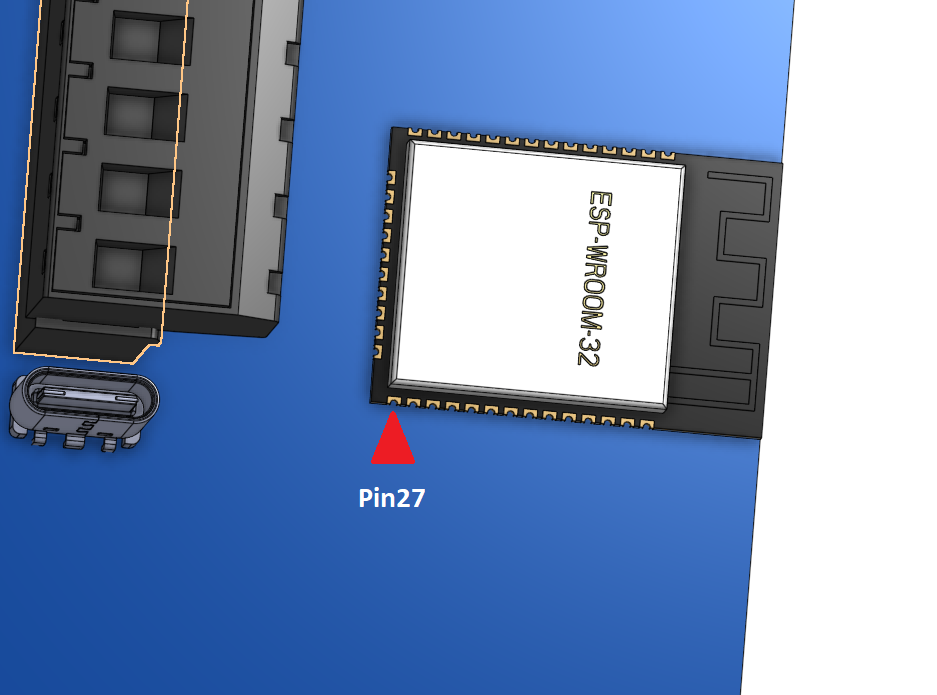

Abb.: Pin27 am OBP60

../_images/Bridge_GND-Pin27.png

Abb.: Brücke zwischen GND und Pin 27

2. Flashtool starten

Rufen Sie als nächstes die Webseite des Online-Flashtools auf.

../_images/Web_Flasher1.png

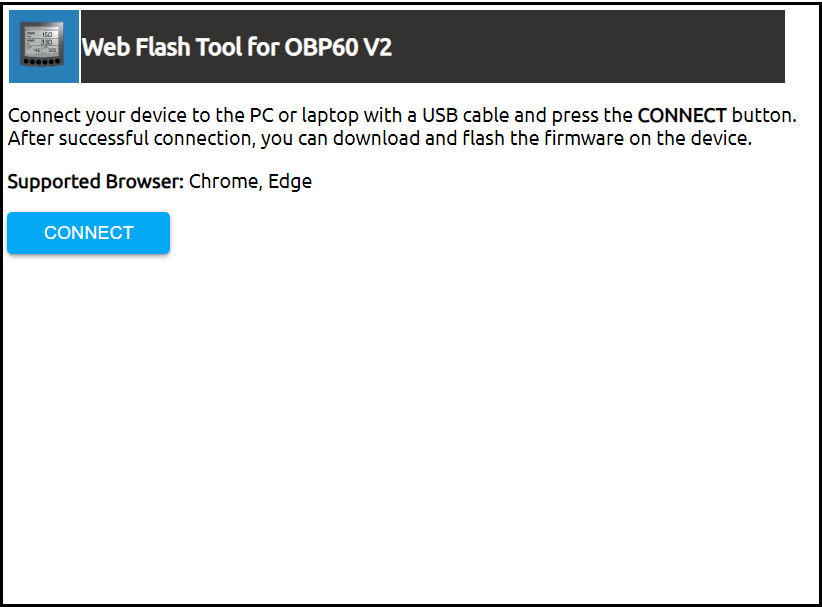

Abb.: Startseite Web-Flashtool

Drücken Sie dann auf Connect und wählen die entsprechende serielle Schnittstelle aus. Je nachdem, welches Betriebssystem Sie verwenden, sind die Schnittstellen verschieden bezeichnet.

  • Windows: USB JTAG/serial debug unit COMx

  • Linux: /dev/ttyACMx

../_images/Serial_Connection_Win.png

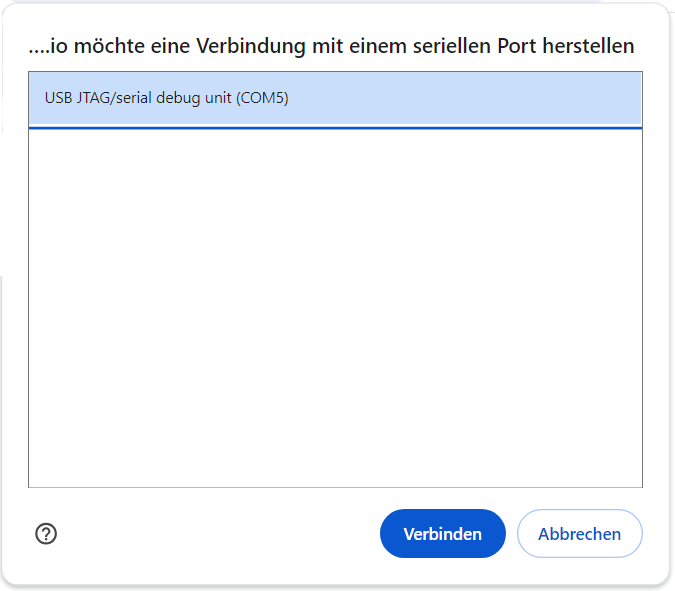

Abb.: Auswahl der Schnittstelle

Bemerkung

Beachten Sie, dass durchaus noch andere serielle Schnittstellen im System benutzt werden. Wählen Sie die Schnittstelle aus, die nach dem Anstecken des OBP60 an den USB-Port im System neu auftaucht. Bereits bestehende Schnittstellen dürfen Sie nicht nutzen, sie werden bereits anderweitig verwendet.

3. Firmware übertragen
../_images/Web_Flasher2.png

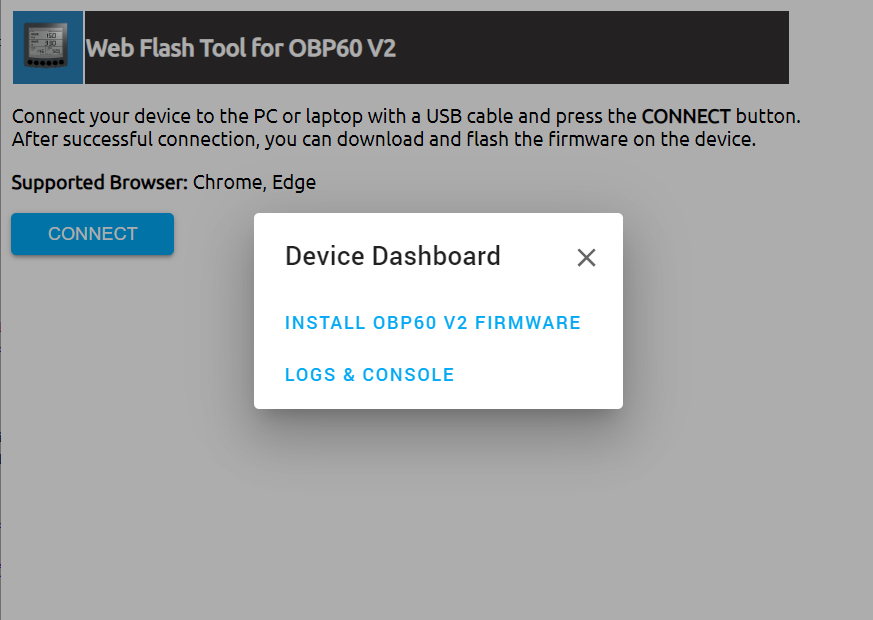

Abb.: Start Flashvorgang

Starten Sie den Installationsvorgang über INSTALL OBP60 V2 FIRMWARE. Nach erfolgreicher Übertragung wird eine Meldung ausgeben.

../_images/Web_Flasher3.png

Abb.: Übertragung der Firmware

4. OBP60 starten

Entfernen Sie das USB-Verbindungskabel und versorgen Sie das OBP60 über +12V und GND von CN2 mit 12V. Beim Starten der Firmware erfolgt ein kurzer Piepton. Nach kurzer Zeit sollte eine Anzeigeseite zu sehen sein. Je nach Einstellung wird vorher noch das OBP-Logo und der QR-Code für den WiFi-Zugang angezeigt.

../_images/OBP60_FourValue2_tr.png

Abb.: Anzeigeseite
