Erweiterte Sensorik

Bei der erweiterten Sensorik handelt es sich um Sensoren, die nicht am NMEA0183-Bus und NMEA2000-Bus angeschlossen werden. Zusätzlich lassen sich preiswerte Sensoren am I2C-Bus und am 1Wire-Bus anschließen. Beachten Sie die unterschiedlichen Signalpegel für den I2C- und den 1Wire-Bus. Die Module am I2C-Bus müssen so ausgewählt werden, dass sie mit 5.0V TTL-Pegeln arbeiten. Nicht alle Module unterstützen diese Pegel.

Typ

Bus

Spannung

Isolation

OBP60

I2C

5.0V TTL

ja

OBP60

1W

3.3V TTL

nein

In der nachfolgenden Tabelle sind einige Sensoren aufgelistet, die am OBP60 verwendet werden können.

Warnung

Die Sensormodule sind für bestimmte Spannungsbereiche ausgelegt. Achten Sie darauf, die richtigen Sensoren zu verwenden. Werden 3.3V-Module in 5V-Systemen benutzt, können die 3.3V-Module beschädigt werden. Es sind in diesem Fall Pegelkonverter notwendig. Die meisten 5V-Module sind auch an 3.3V-Systemen nutzbar, wenn sie mit 3.3V betrieben werden.

Bemerkung

Beachten sie beim Kauf der BMP280- und BME280-Module, dass es unterschiedlieche Typen gibt die ähnlich aussehen, sich aber unterschiedlich verhalten. Sie erkennen die Typen an der Gehäusegröße und Form des Chips.

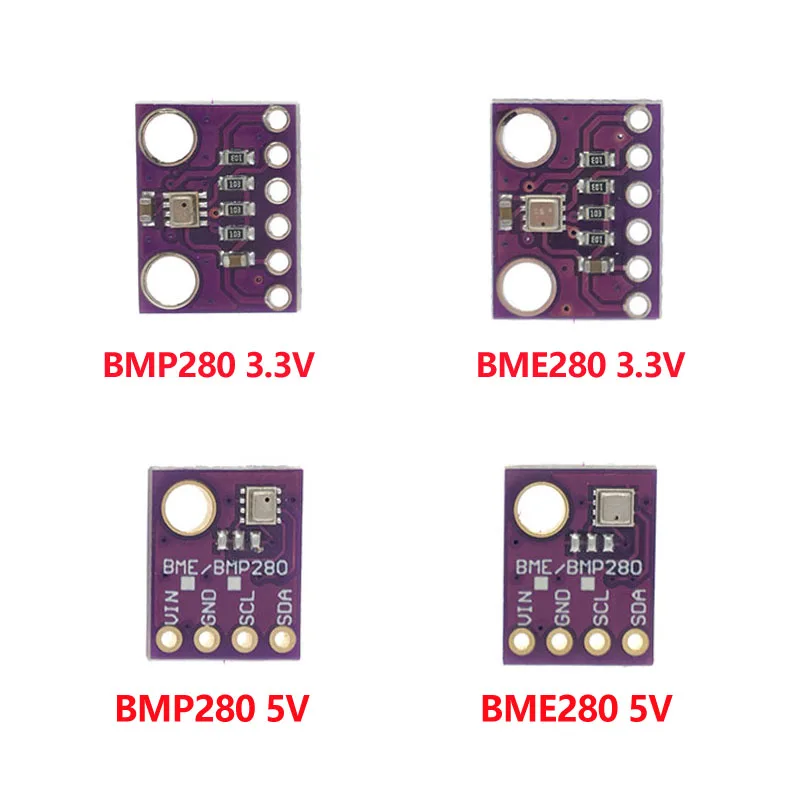

../_images/BMP280_BME280_5V_3.3V.png

Abb.: Versionen BMP280/BME280 für 3.3V und 5V

Typ

Bus

Sensor


3.3V

5V

Benutzte Pins

BMP085

I2C

T, P

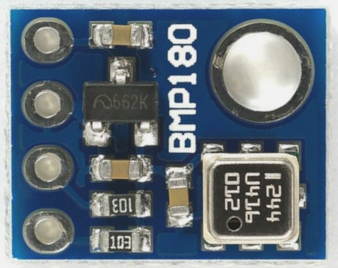

 ../_images/Modul_BMP085.png

X

Vin, SCL, SDA, GND

BMP180

I2C

T, P

 ../_images/Modul_BMP085.png

X

Vin, SCL, SDA, GND

BMP280

I2C

T, P

 ../_images/Modul_BMP280_1.png

X

X

Vin, SCL, SDA, GND

BME280

I2C

T, P, H

 ../_images/Modul_BME280_1.png

X

X

Vin, SCL, SDA, GND

SHT21

I2C

T, H

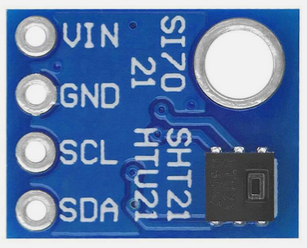

 ../_images/Modul_SHT21.png

X

X

Viin SCL, SDA, GND

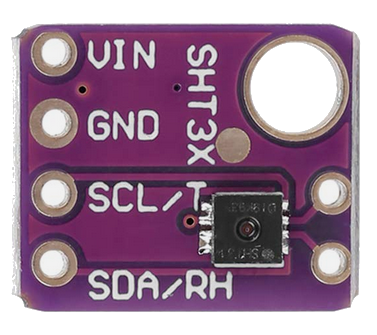

SHT31

I2C

T, H

 ../_images/Modul_SHT31.png

X

Vin, SCL, SDA, GND

HTU21

I2C

T, H

 ../_images/Modul_HTU21.png

X

X

Vin, SCL, SDA, GND

BMP280

I2C

T, P

 ../_images/Modul_BMP280_2.png

X

Vin, SCL, SDA, GND

BME280

I2C

T, P, H

 ../_images/Modul_BME280_2.png

X

Vin, SCL, SDA, GND

AS5600

I2C

R

 ../_images/Modul_AS5600.png

X

X

VCC, SCL, SDA, GND

INA219

I2C

U, I

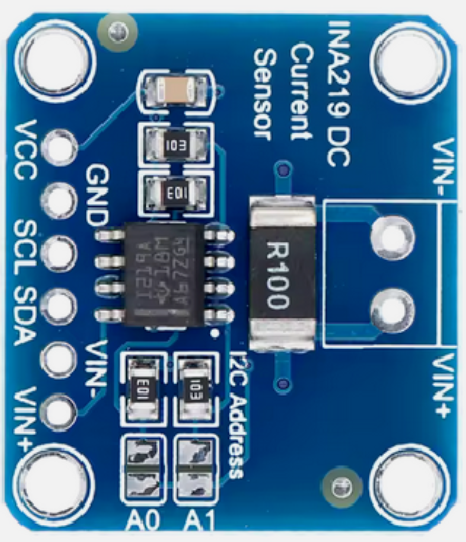

 ../_images/Modul_INA219_2.png

X

X

VCC, SCL, SDA, GND

INA226

I2C

U, I, W

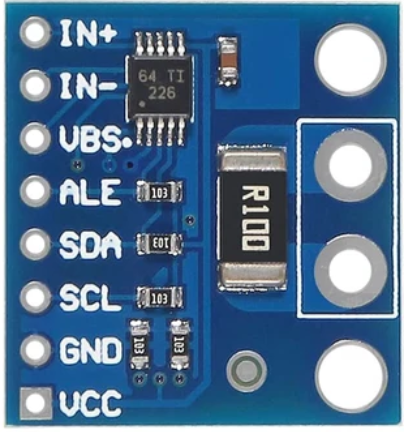

 ../_images/Modul_INA226_1.png

X

X

VCC, SCL, SDA, GND

INA226

I2C

U, I, W

 ../_images/Modul_INA226_2.png

X

X

VCC, SCL, SDA, GND

SN65H230

TTL

CAN

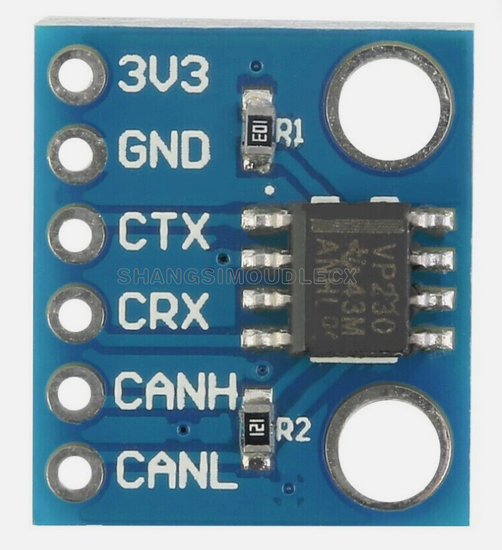

 ../_images/Modul_CAN_2.png

X

3.3, CRX, CTX, GND

DS18B20

1W

T

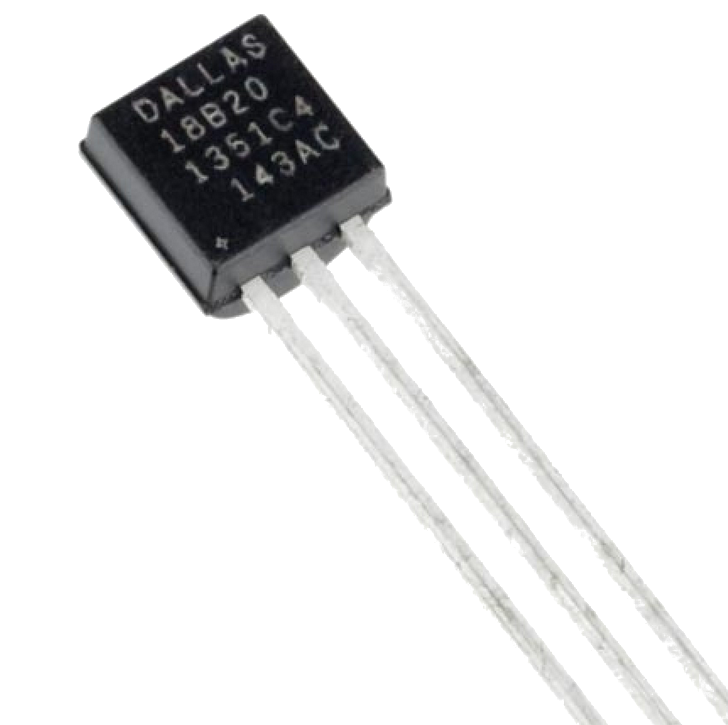

 ../_images/Modul_DS18B20.png

X

Vin, Data, GND

  • T - Lufttemperatur

  • P - Luftdruck

  • H - Relative Luftfeuchtigkeit

  • R - Rotation 0…360°

  • U - Spannung

  • I - Strom

  • W - Leistung
