Technische Daten

Start Page

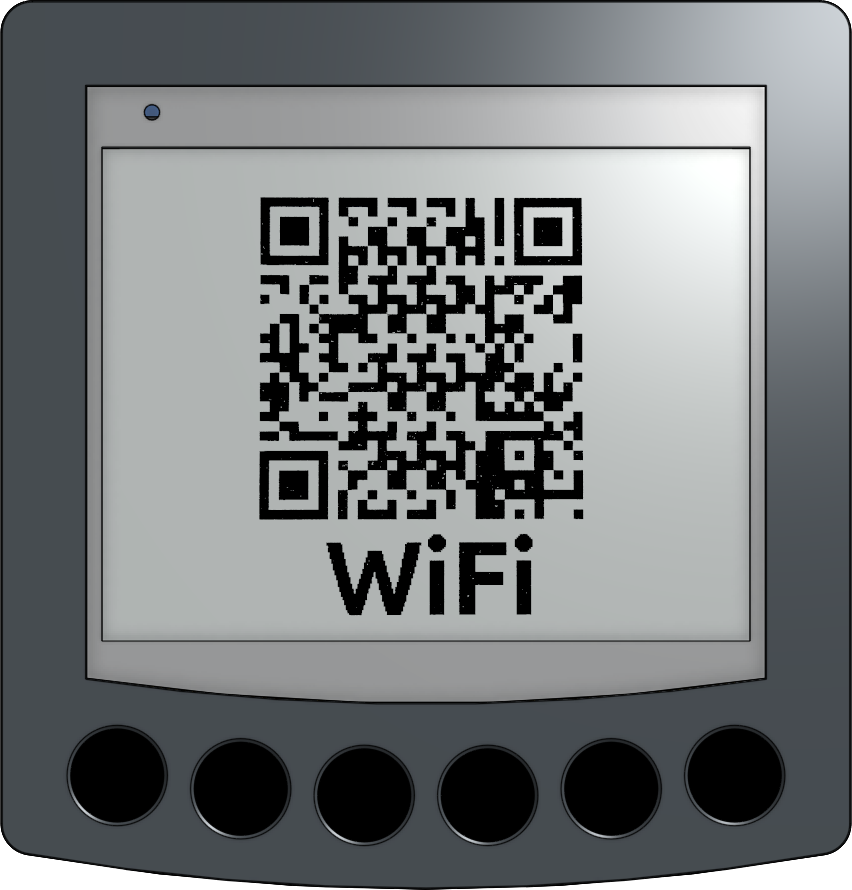

WiFi QR Code

One Value

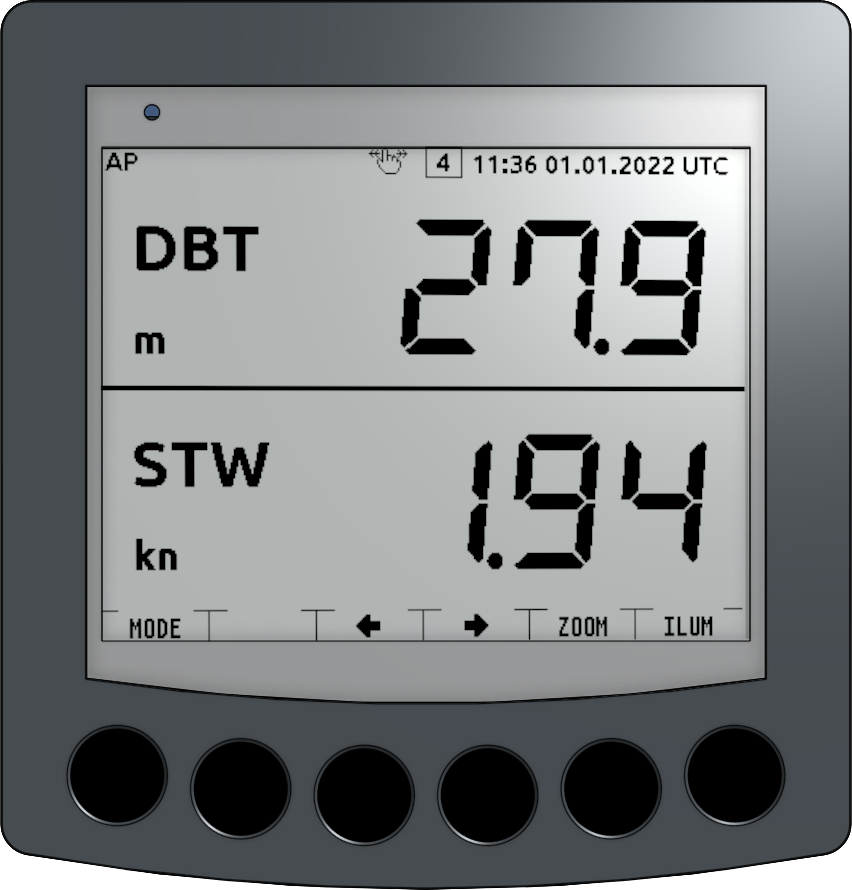

Two Value

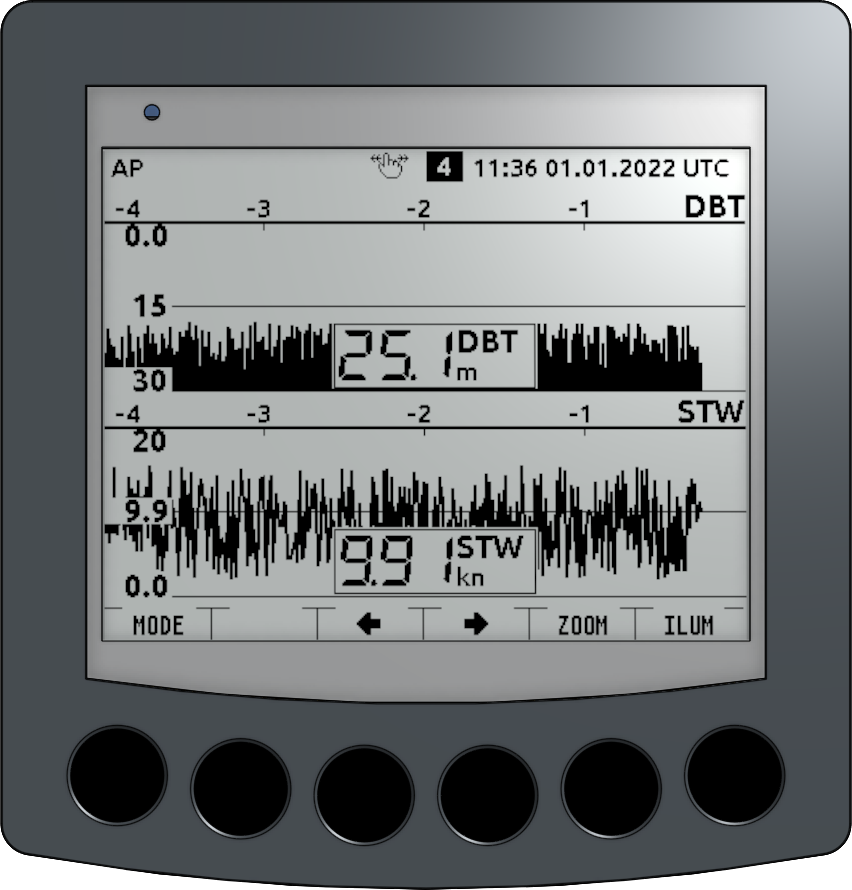

Two Value Diagram

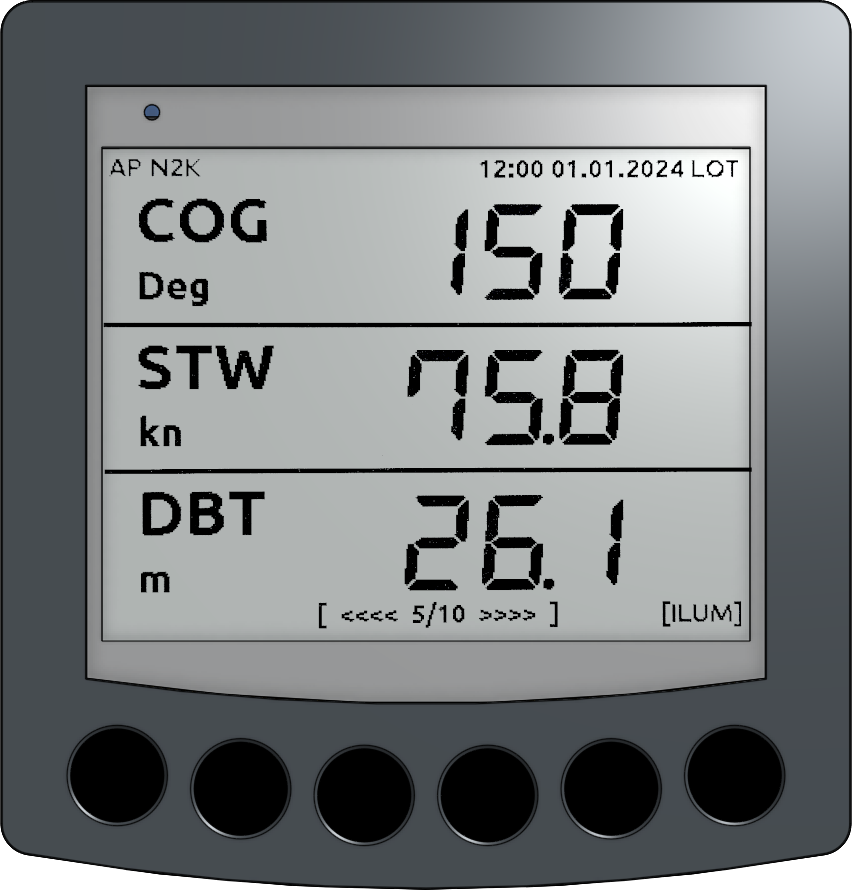

Three Value

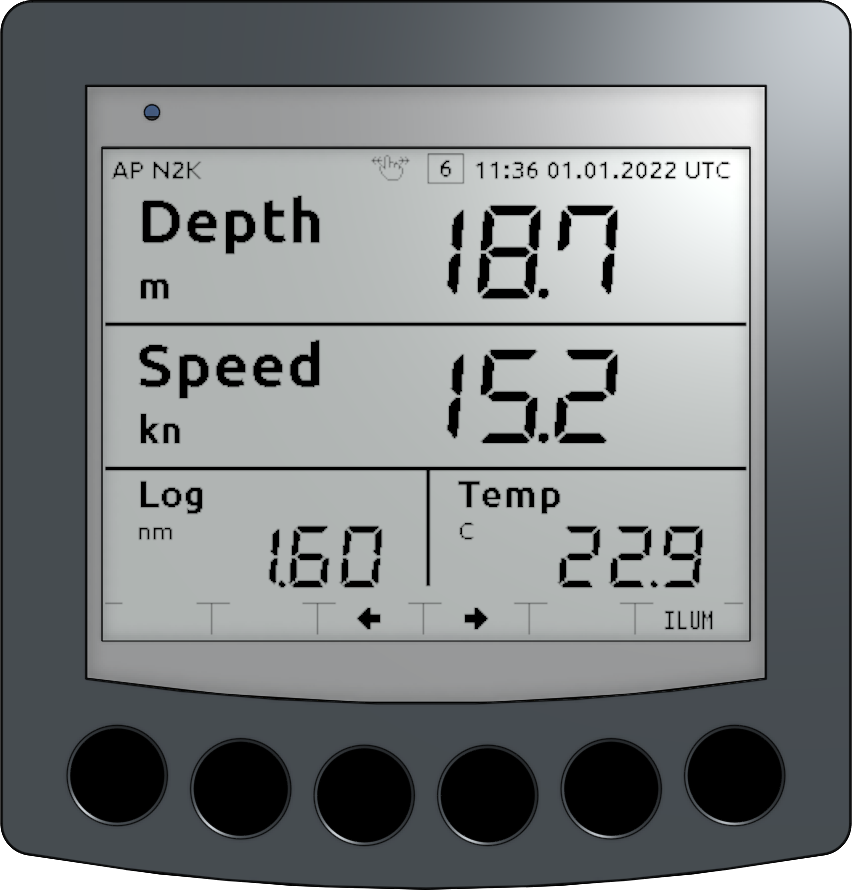

DST810

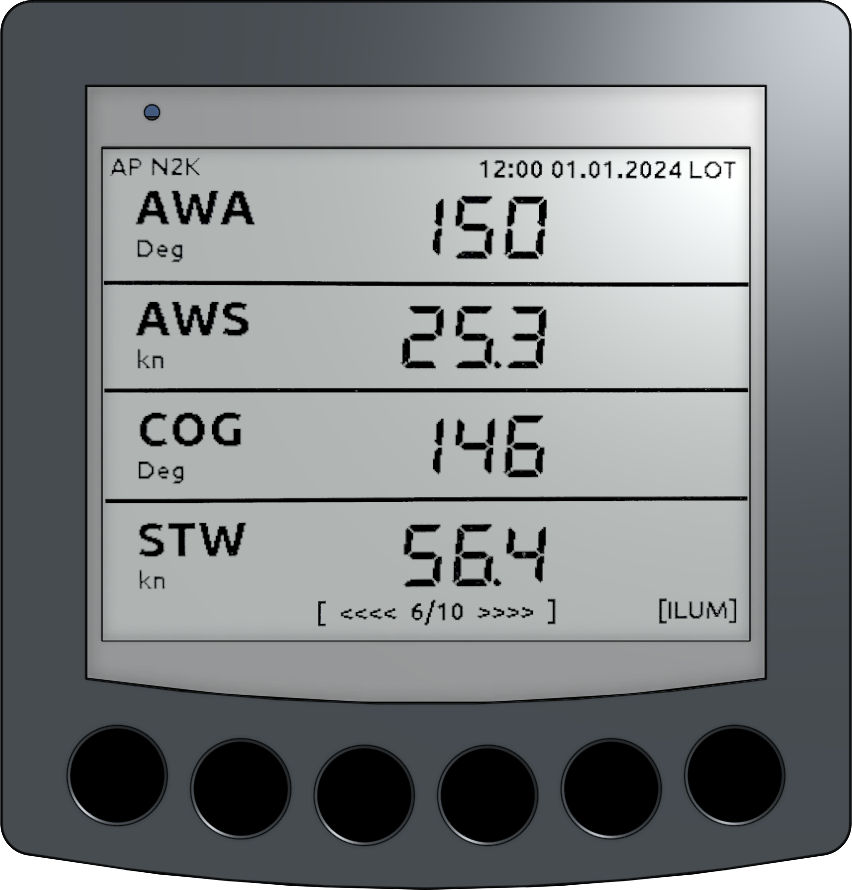

Four Value

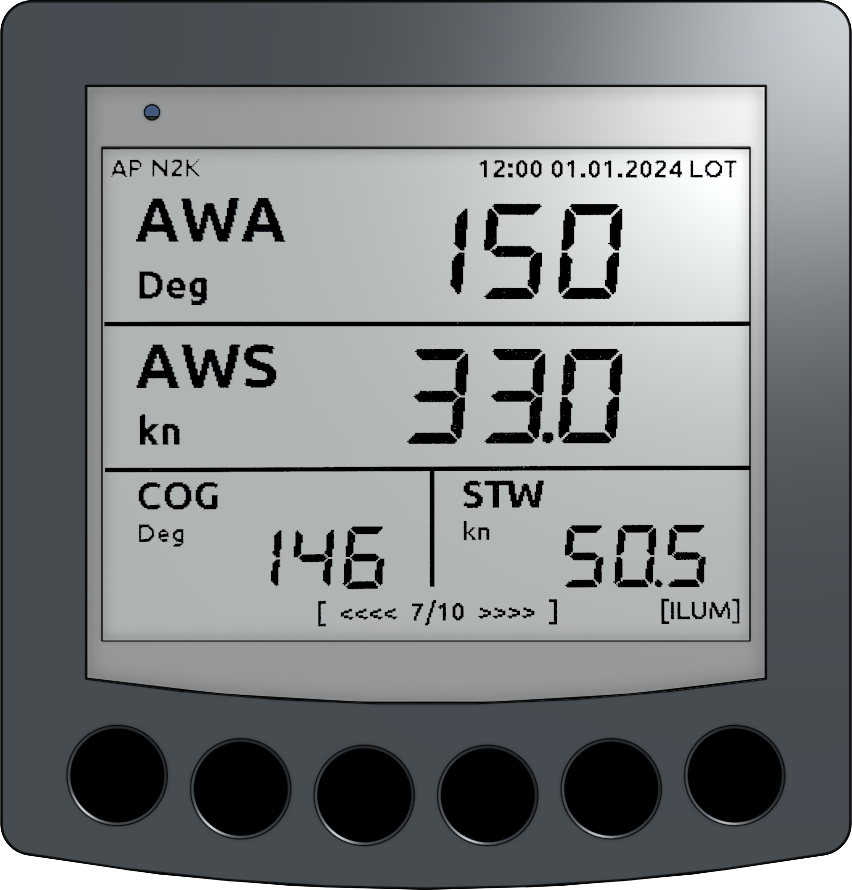

Four Value 2

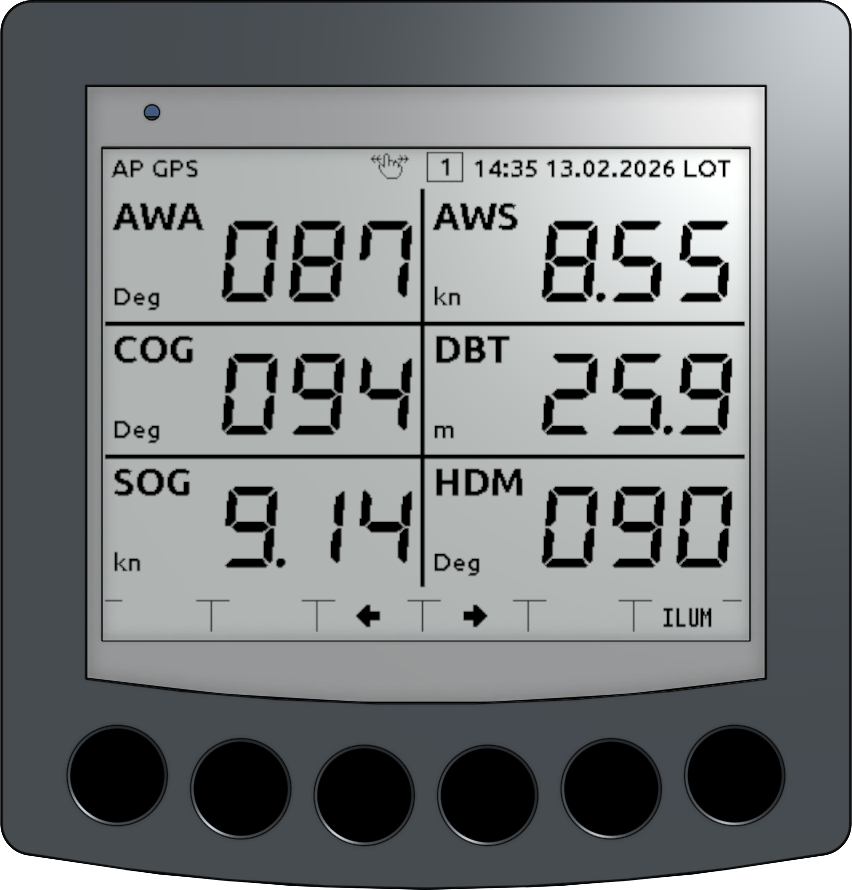

Six Value

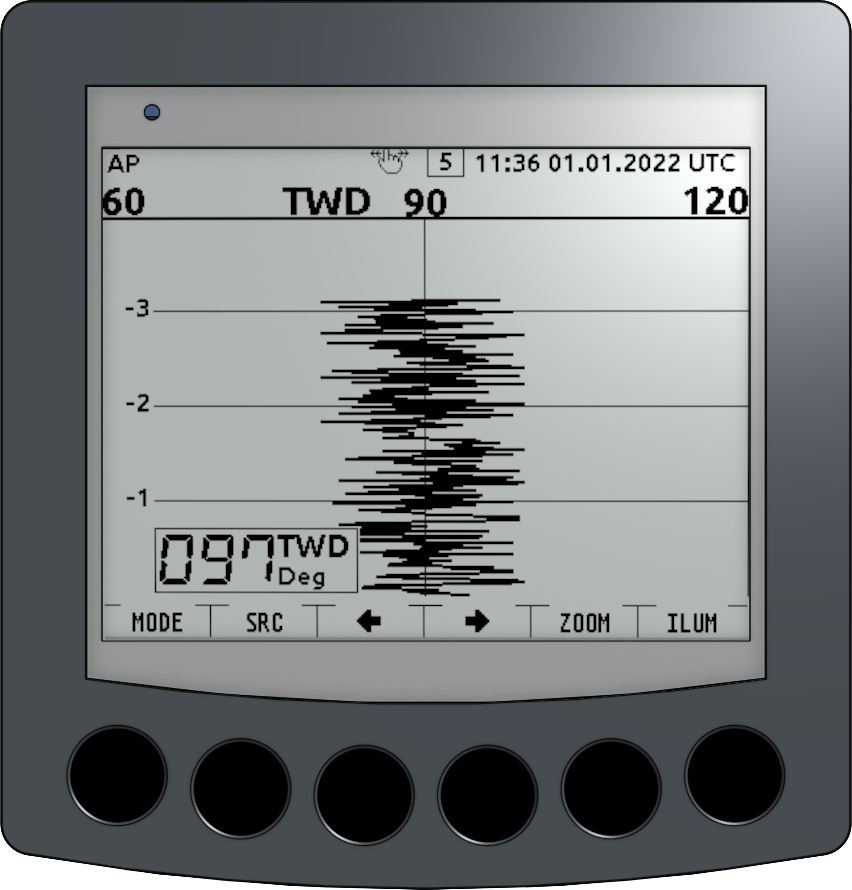

Windplot 1 Diagram

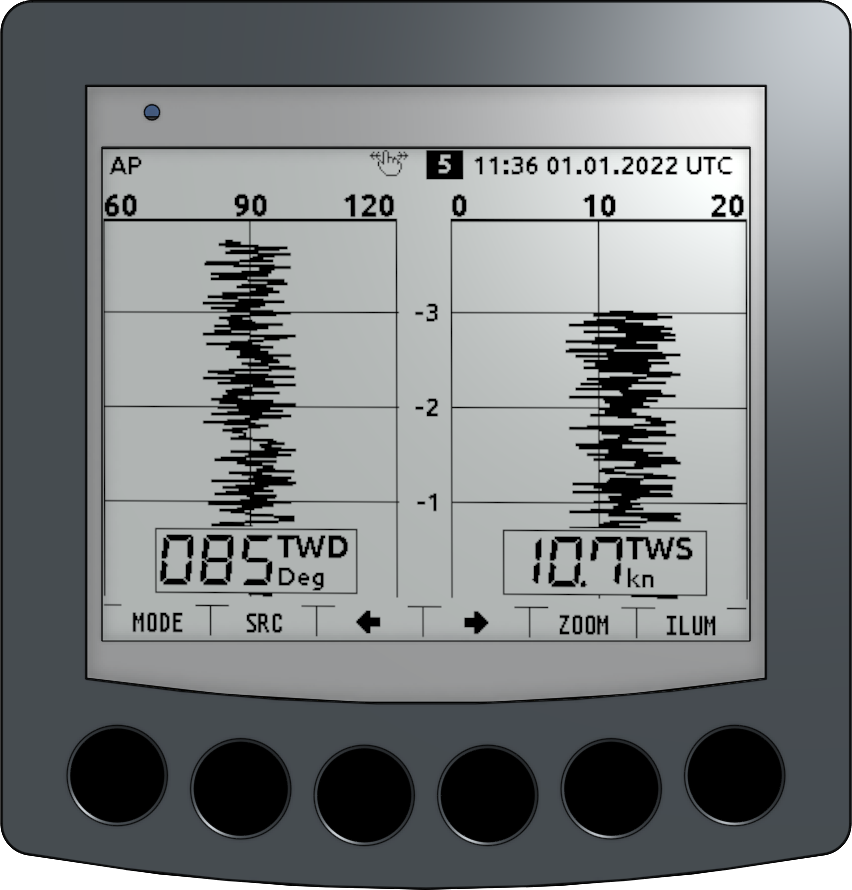

Windplot 2 Diagrams

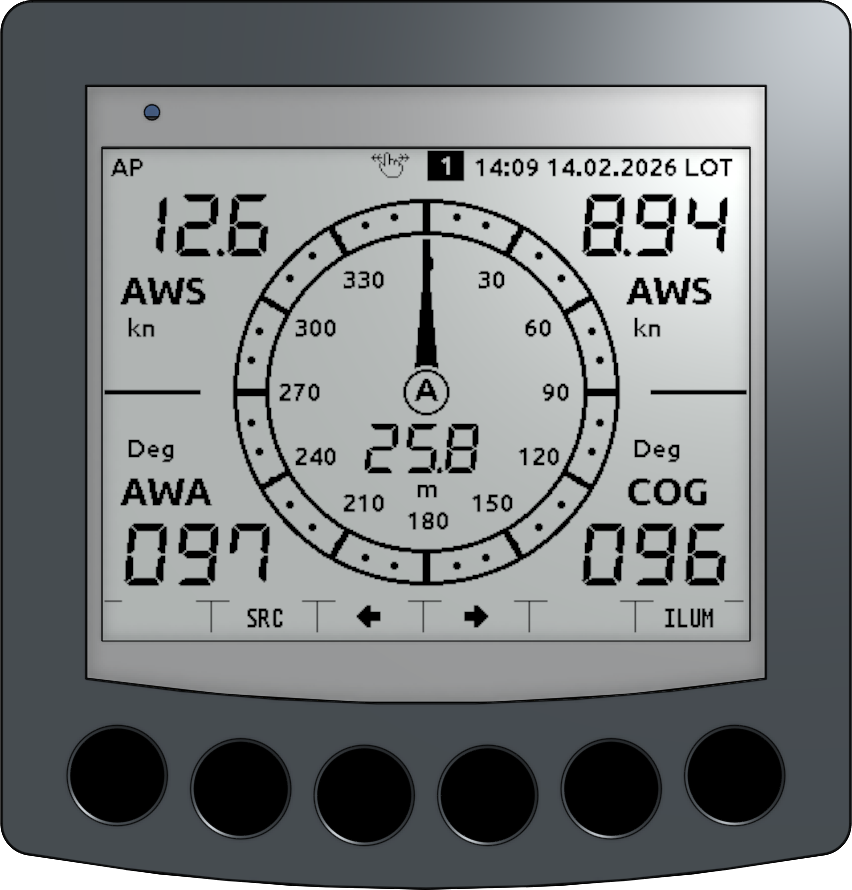

Windrose

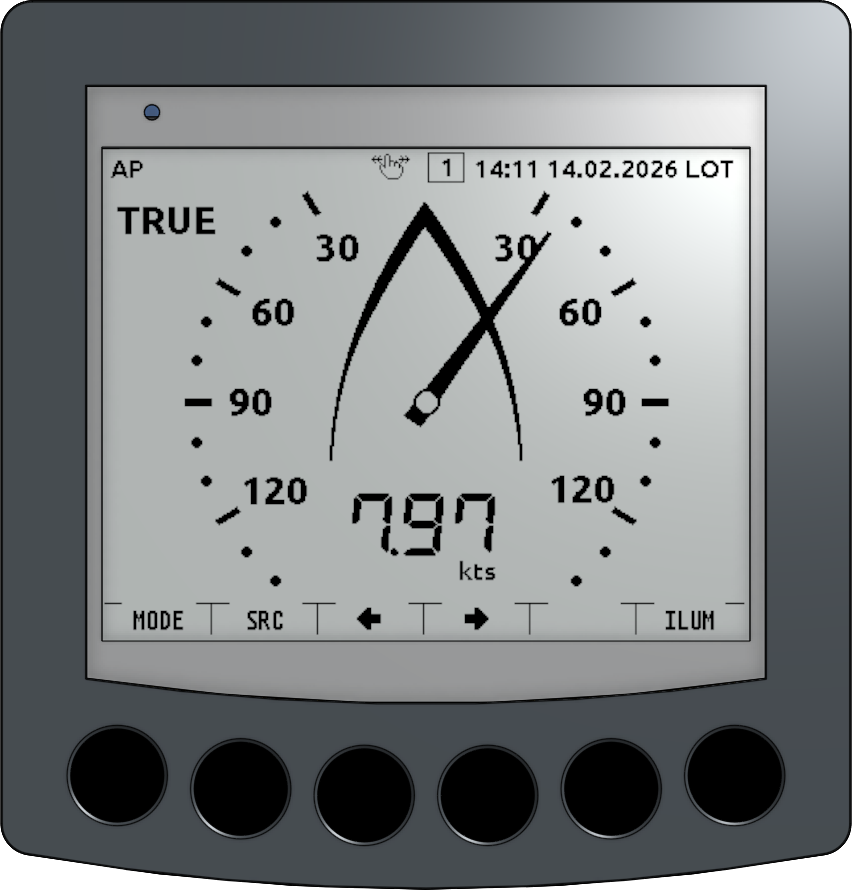

Windanzeige

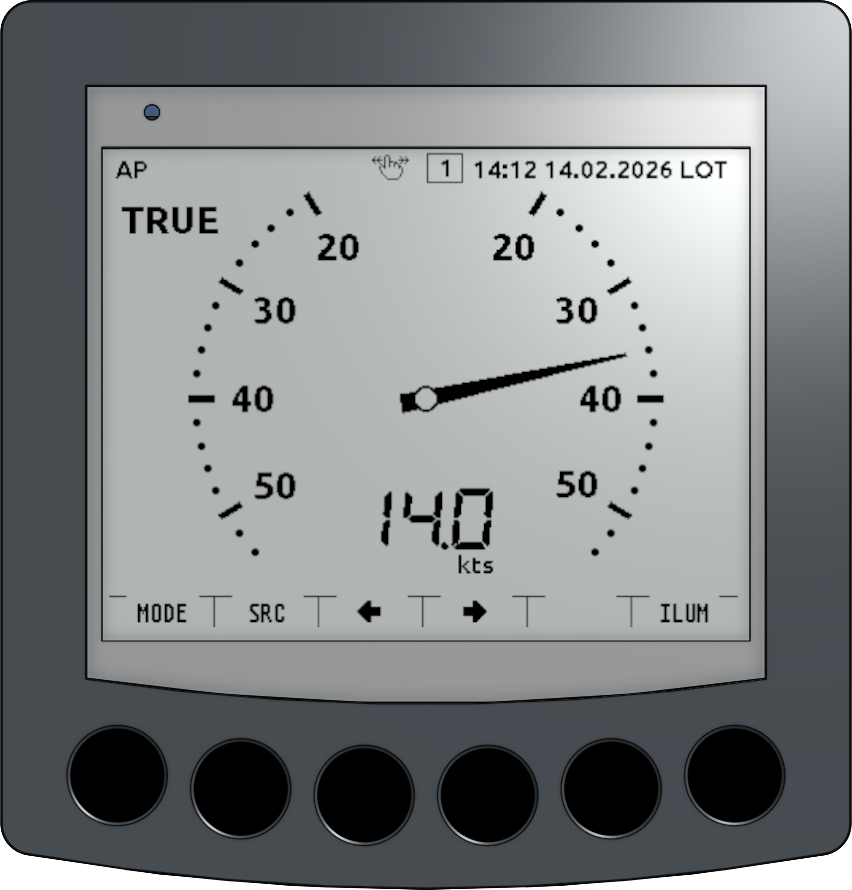

Windlupe

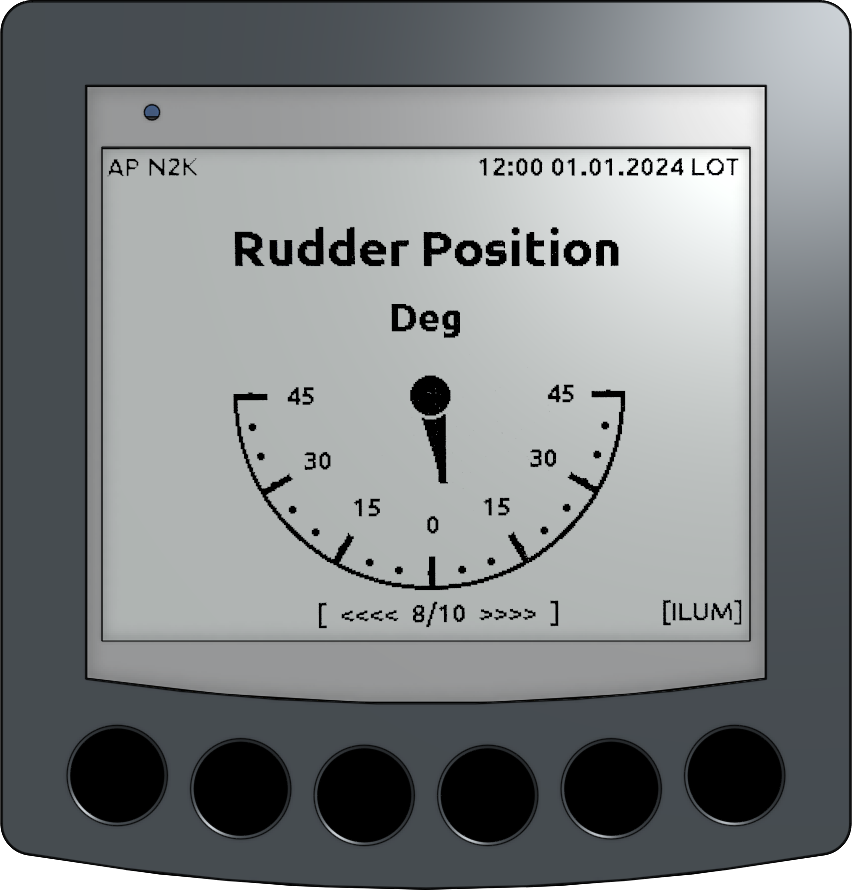

Rudder

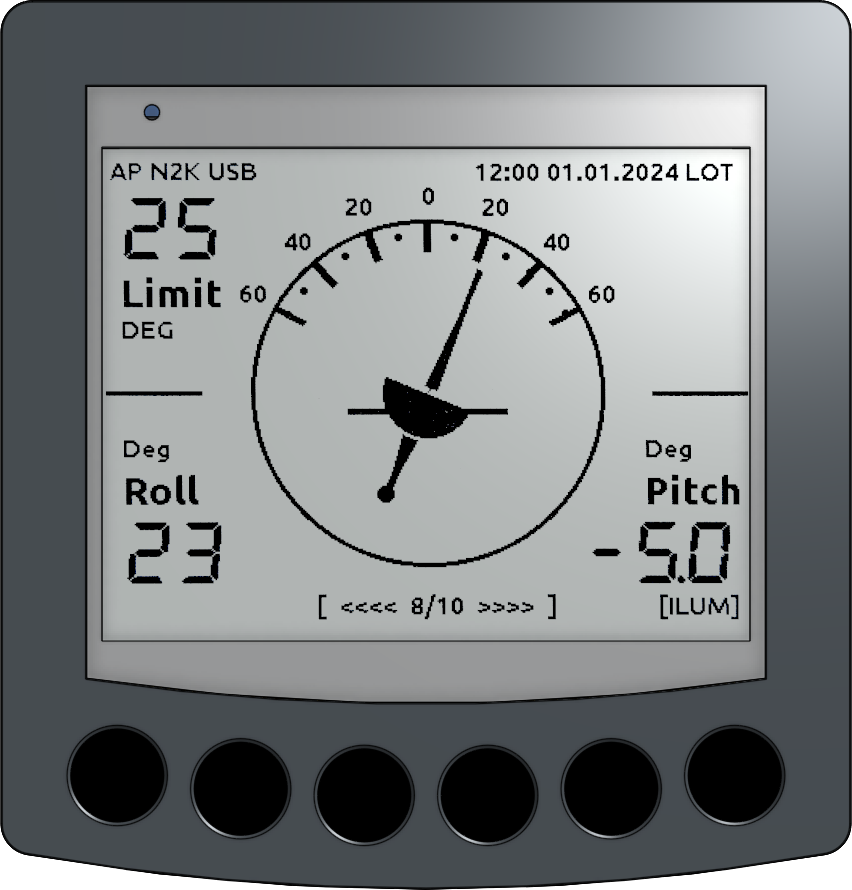

Roll & Pitch

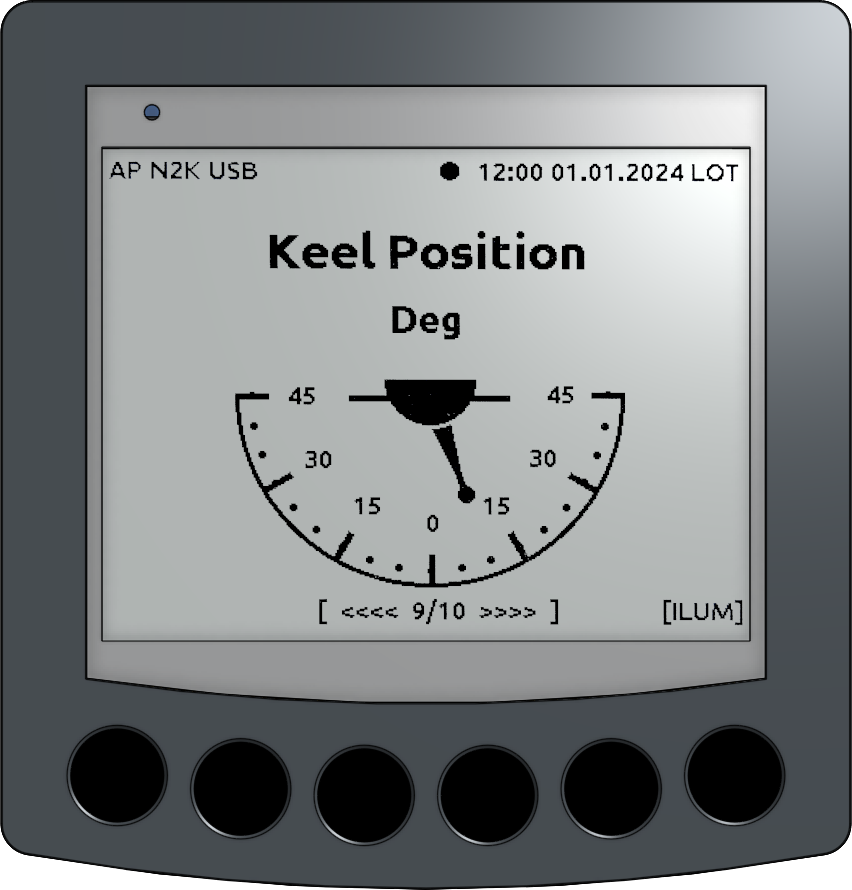

Keel

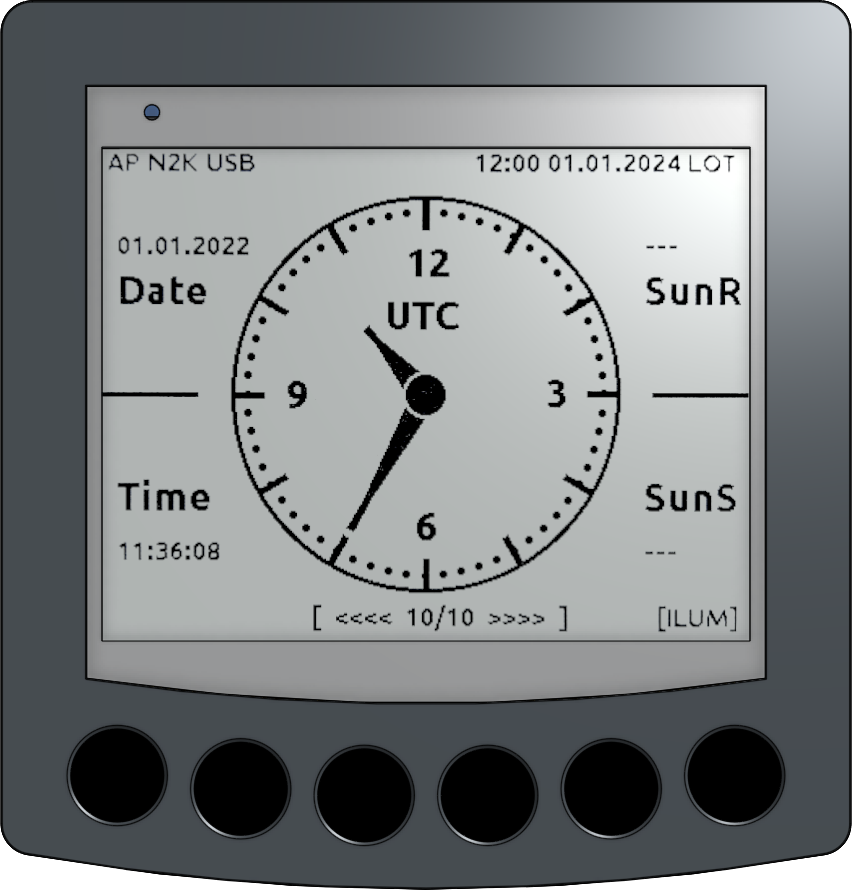

Clock Analog

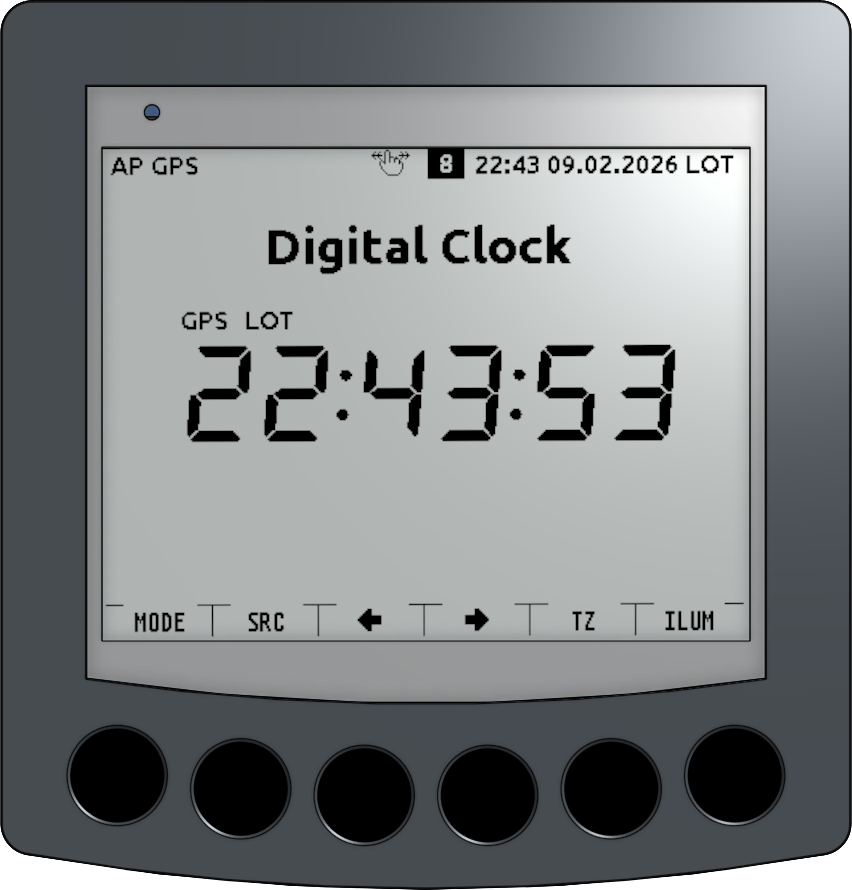

Clock Digital

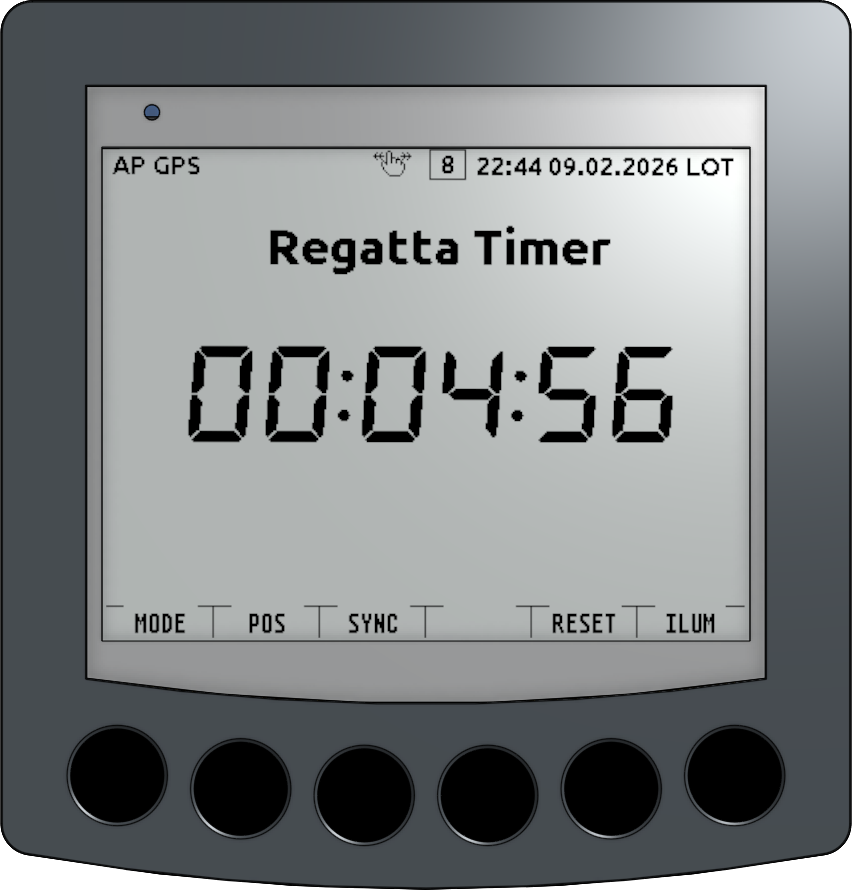

Regatta Timer

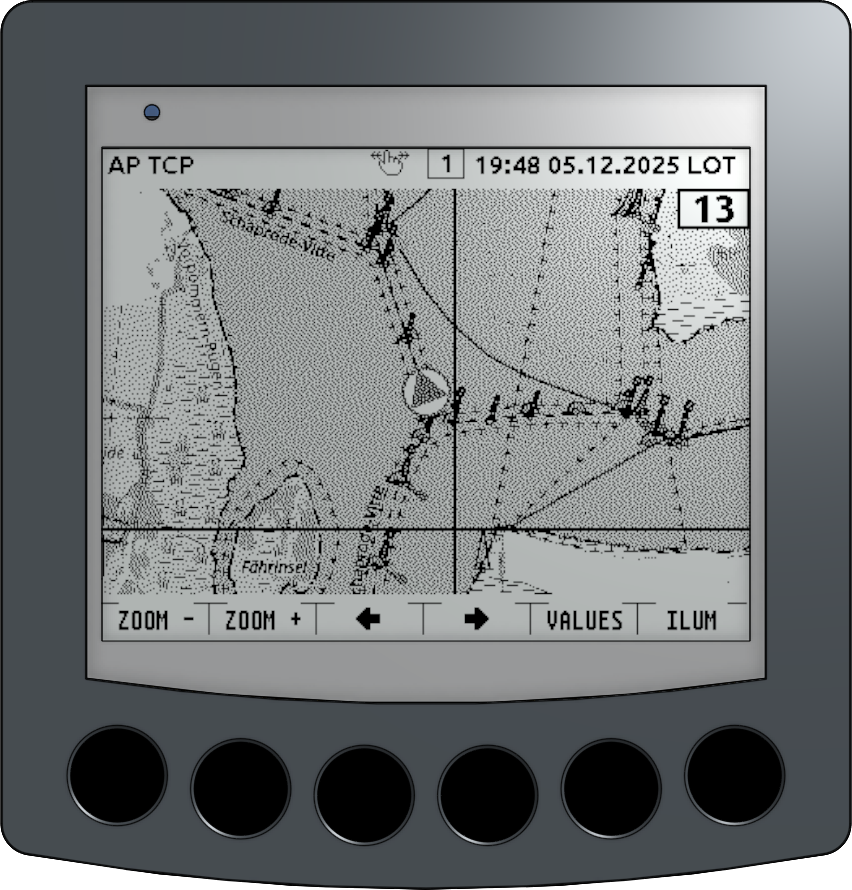

Navigation

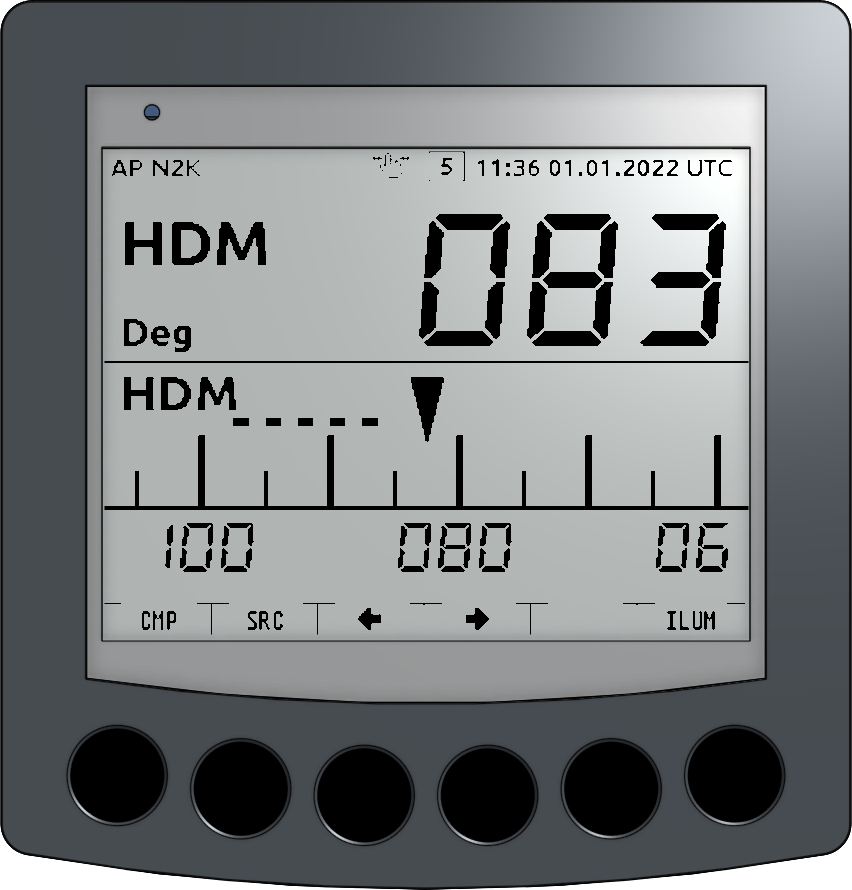

Compass

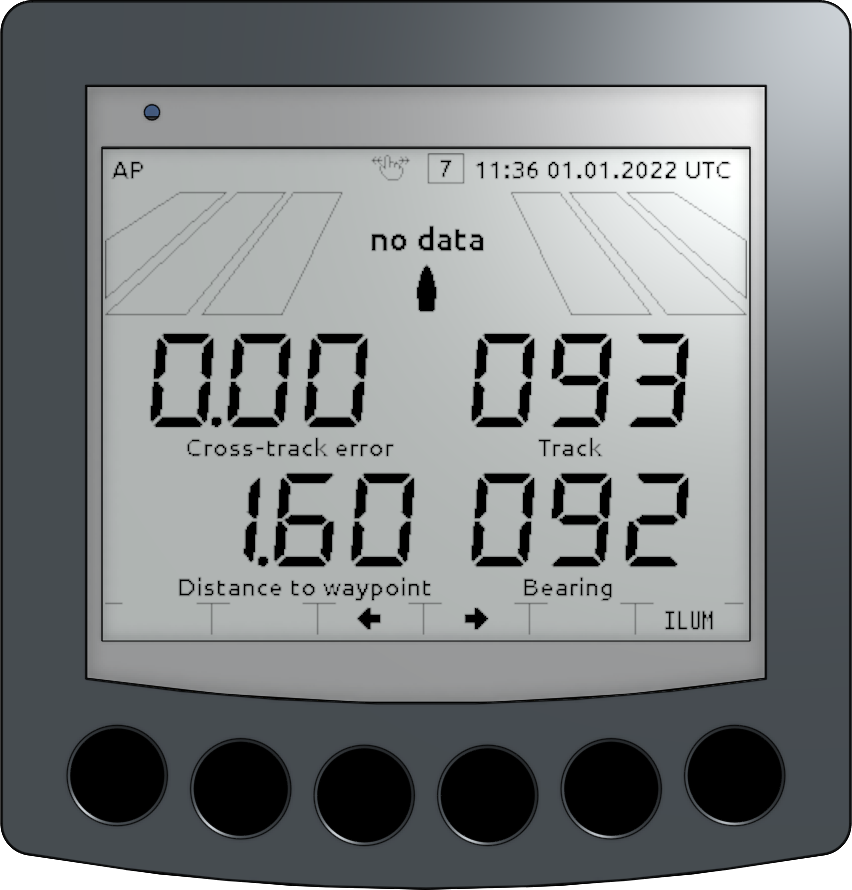

XTE Track

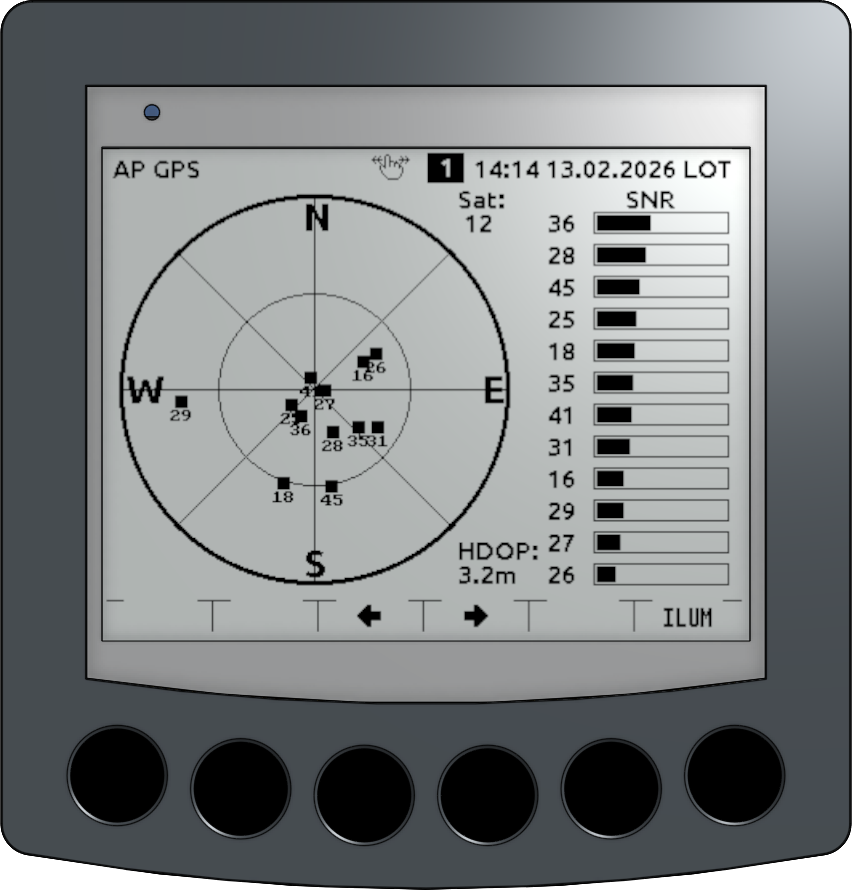

Sky View

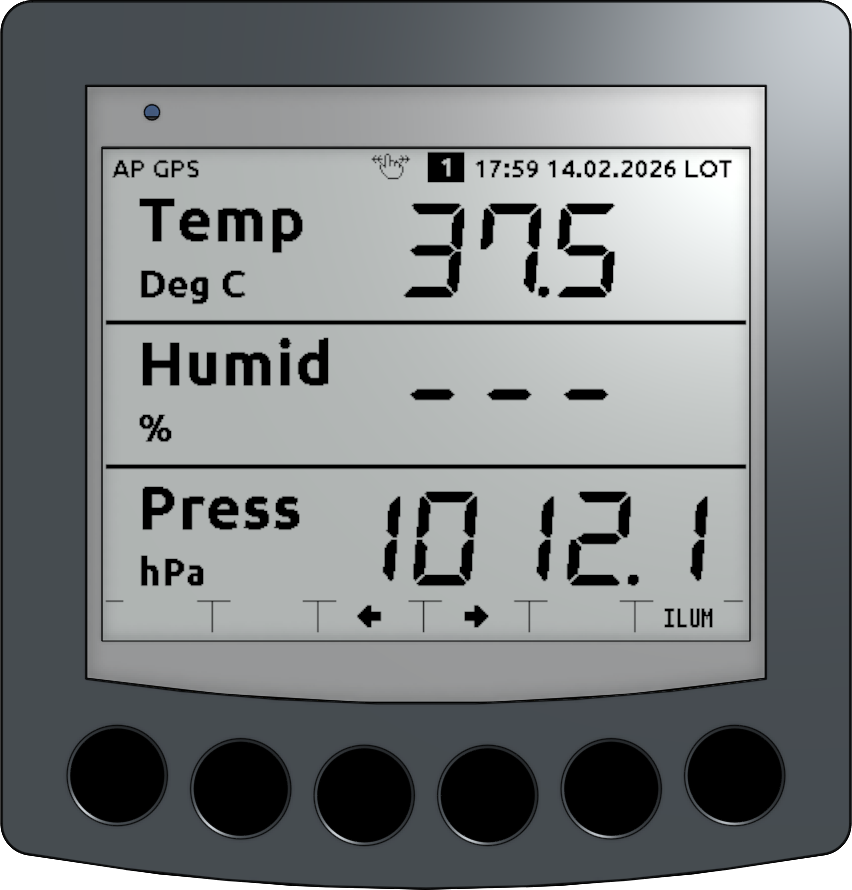

BME280

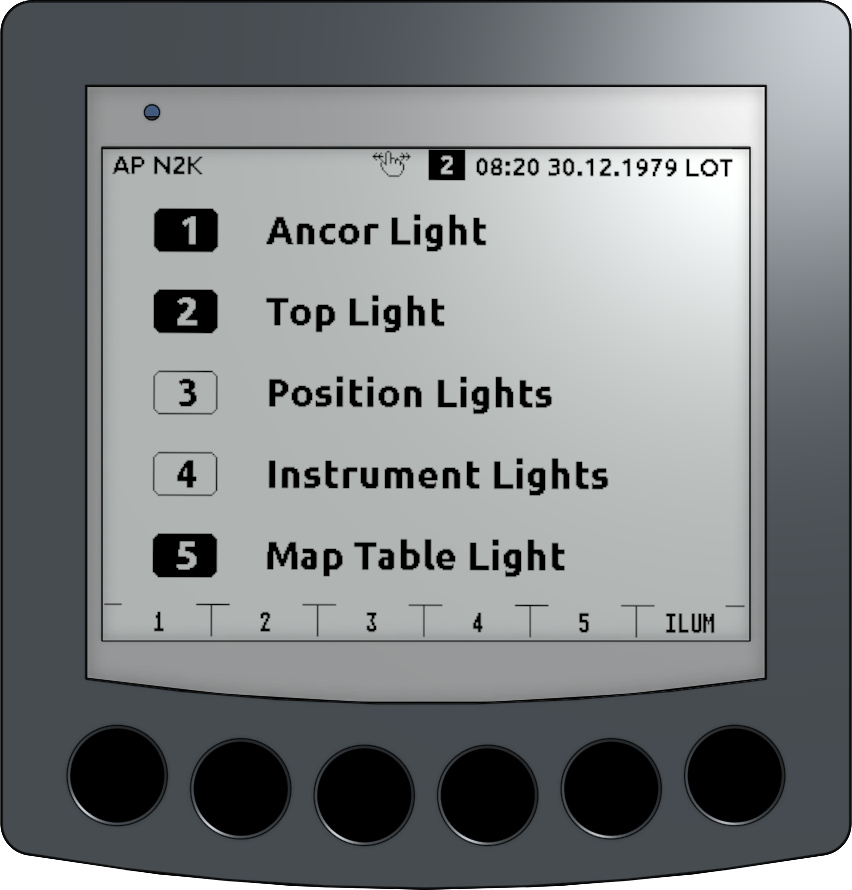

Digital Out

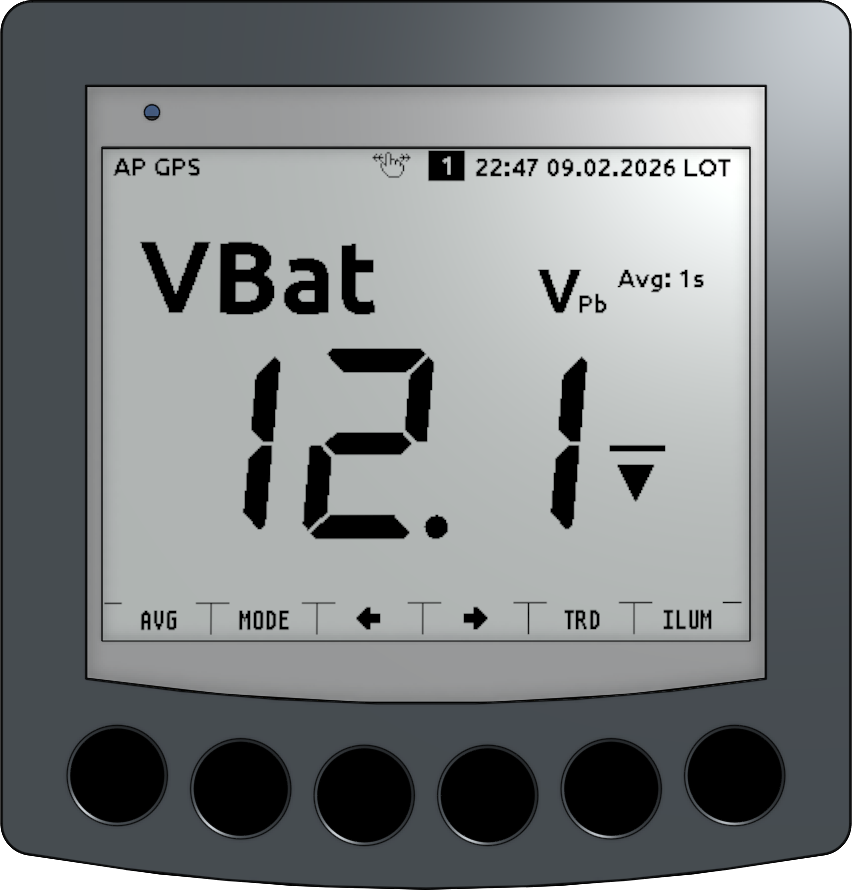

Voltage

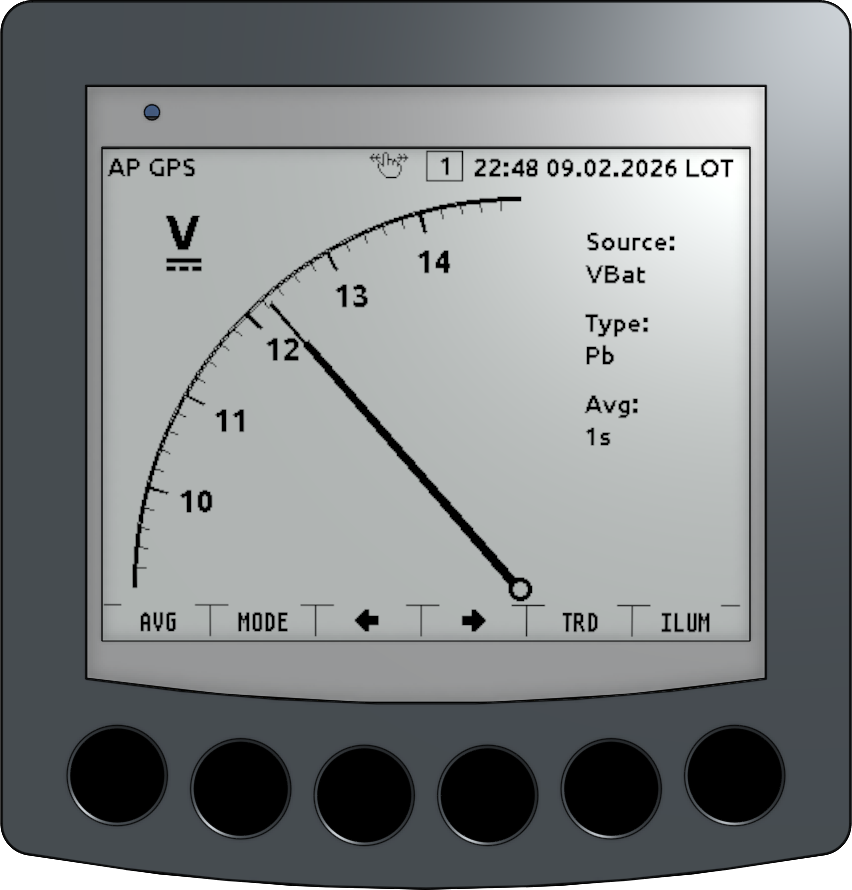

Voltage Analog

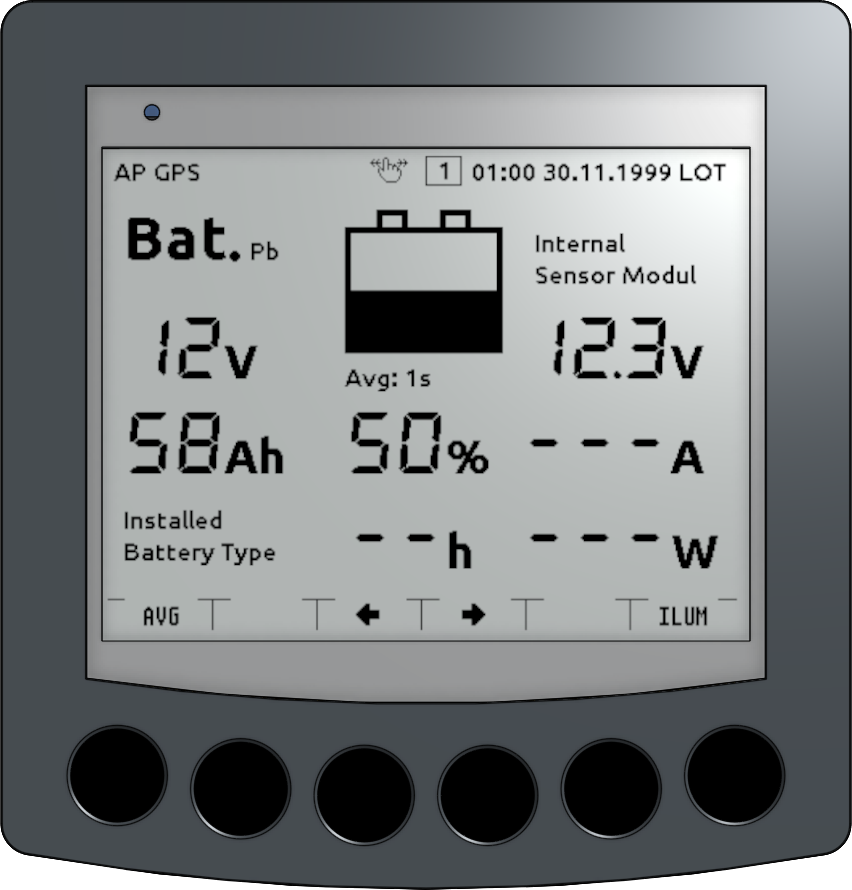

Battery2

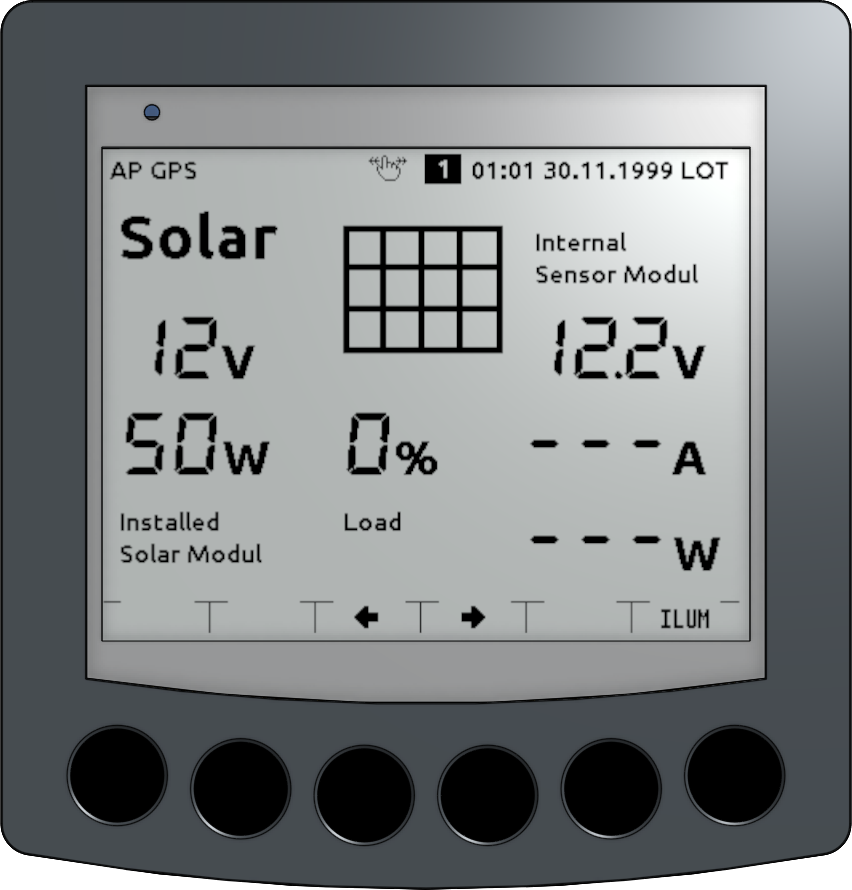

Solar

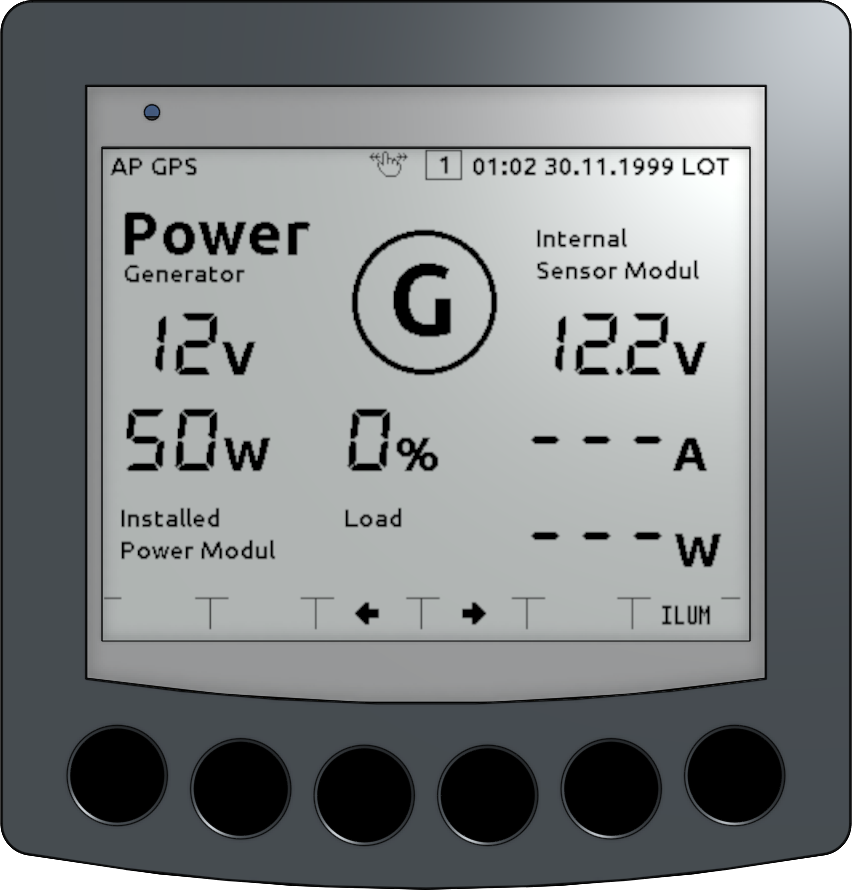

Generator

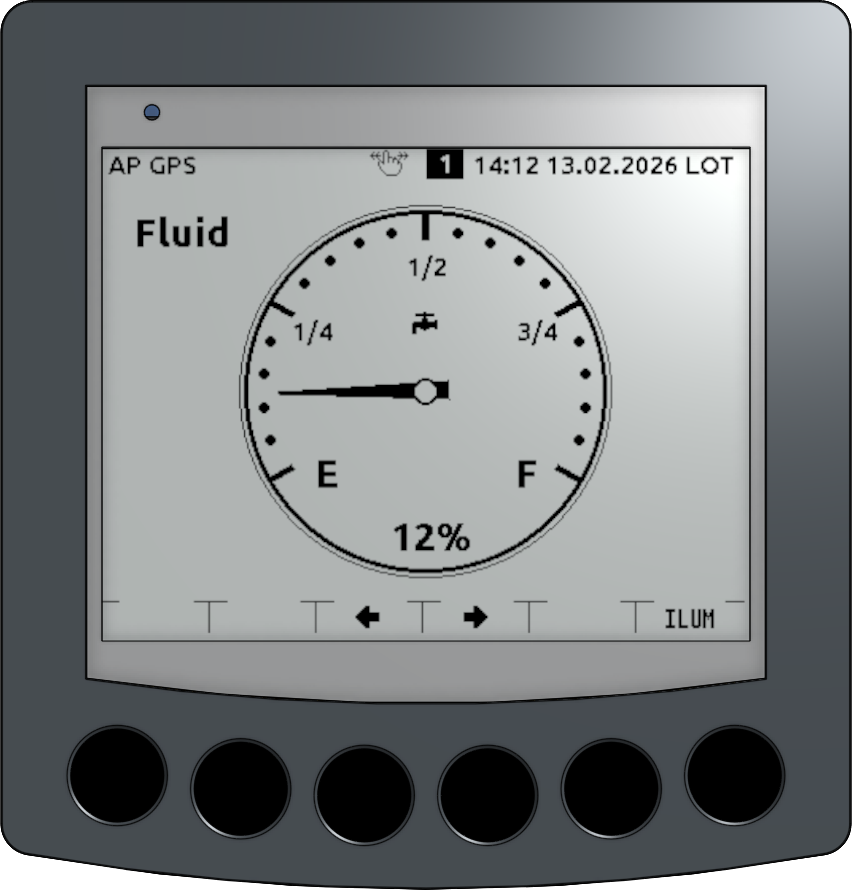

Fluid

Abb.: OBP60 mit mehr als 33 verschiedenen Anzeigeseiten

Funktionen

E-Paper Display (tageslichttauglich)
Numerische Anzeigeseiten für 1, 2, 3 und 4 Werte (Werte frei wählbar)
Grafische Anzeigeseiten (feste Werte)
Trendanzeige für Werte
Grenzwertüberschreitung akustisch und optisch
6 Sensor-Tasten (geeignet für Wischgesten)
Akustischer Signalgeber (Buzzer)
Optischer Signalgeber (RGB-LED)
LED-Displaybeleuchtung (RGB-LEDs)
NMEA2000 (vollduplex, isoliert)
NMEA0183 (RX oder TX, konfigurierbar, isoliert)
NMEA2000/NMEA0183 Gateway (bidirektional)
I2C (isoliert)
1Wire (nicht isoliert)
Spannungsausgang 5V (max. 200mA) für externe Sensorik
USB-C (OTG, Debug, NMEA0183)
Batteriemonitor (12V-Spannungsmessung)
Umgebungssensor BMP280 (Temperatur, Luftdruck)
GPS-Empfäger (GPS, Glonass, Baidu, interne oder externe GPS-Antenne)
WiFi 2.4GHz (HTTP, TCP, UDP)
Bluetooth (aktuell ungenutzt)
Batterie-Tiefentladeschutz < 9.0V
Low Power Modus

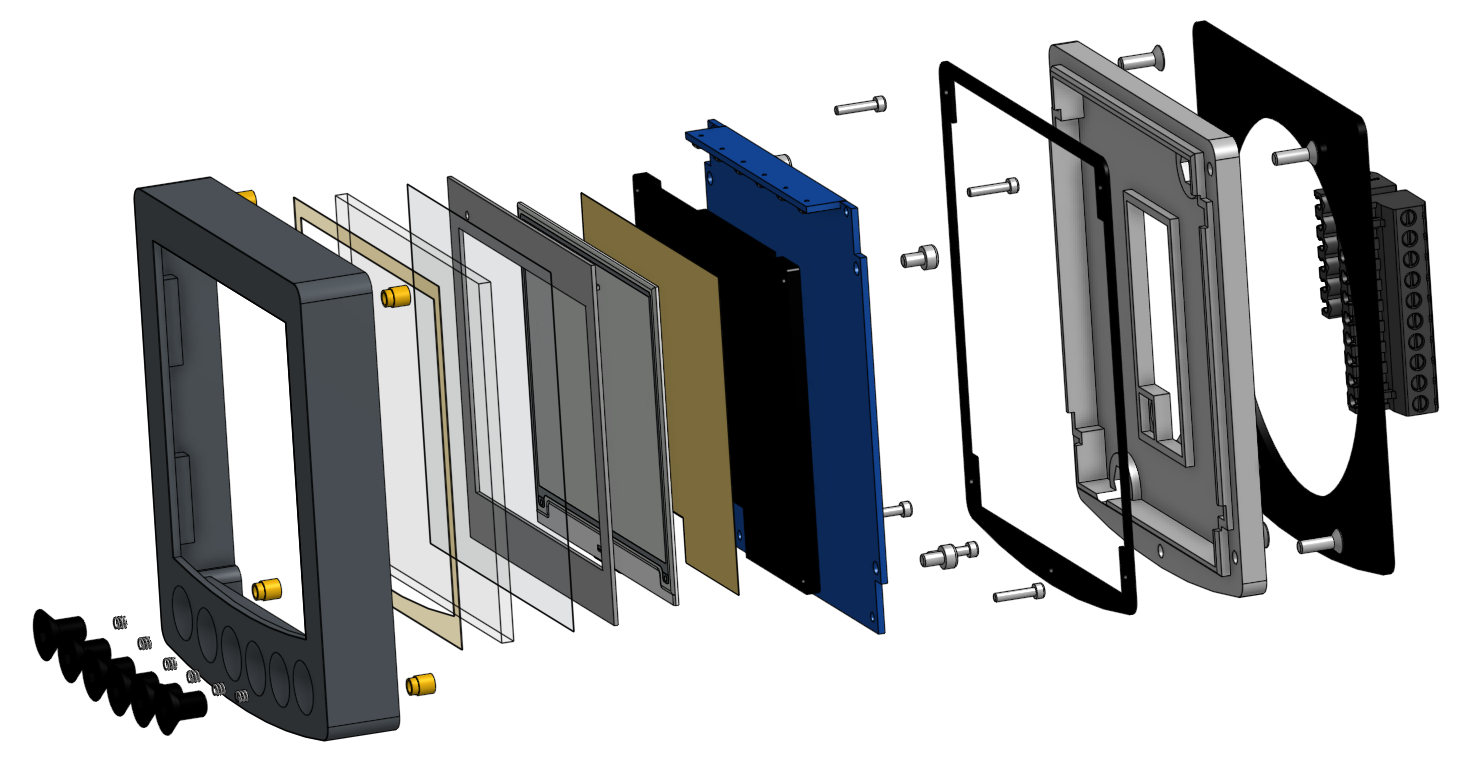

Aufbau

Spezifikation

Versorgungsspannung	10…28 V
Stromverbrauch	0.5…3.5 W, typisch 1 W
Prozessor	ESP32-S3, Dual Core
Clock Speed	80, 160, 240 MHz
RAM	512 kB
Flash	16 MB
PSRAM	8 MB
Displaygröße	400 x 300 pix, 120 dpi
Refreshrate	1 Hz
Sensortasten	kapazitiv
NMEA0183-Bus	RS485, max. 115.2 kBd, 30 m
NMEA2000-Bus	CAN, 250 kBit/s, 30 m
I2C-Bus	5V, 100 kBit/s, 10 m
1Wire-Bus	3.3V, 10 m
5V-Ausgang	200 mA, isoliert
ESD-Schutz	8 kV
Schutzgrad	IP68, frontseitig
Abmessungen	110 x 115 x 30 mm
Gewicht	280 g

Anschlussbelegung

Schaltplan

Schaltplan V2.1 [PDF]

Maßbilder

Maßbild [PDF]

Nutzbare und konvertierbare Telegramme

NMEA0183

AIVDM, AIVDO, DBK, DBS, DBT, DPT, GGA, GLL, GSA, GSV, HDG, HDM, HDT, MTW, MWD, MWV, RMB, RMC, ROT, RSA, VHW, VTG, VWR, XDR, XTE, ZDA

NMEA2000

126992, 127245, 127250, 127251, 127257, 127258, 127488, 127489, 127505, 127508, 128259, 128267, 128275, 129025, 129026, 129029, 129033, 129038, 129039, 129283, 129284, 129539, 129540, 129794, 129809, 129810, 130306, 130310, 130311, 130312, 130313, 130314, 130316

Nutzbare I2C-Sensorik

Umgebungssensoren

BMP085, BMP180, BMP280, BME280, SHT20, HTU21

Spannungs- und Stromsensoren

INA226, INA219 (in Vorbereitung)

Winkelsensoren

AS5600, MT6701 (in Vorbereitung)

Port-Erweiterungen

PCF8574 (in Vorbereitung)

Echtzeit-Uhren

DS1388

Nutzbare 1Wire-Sensorik

Temperatursensoren

DS18B20
